Schulungsübung
Aufbaukurs
Funktion Flächen
ersetzen
Übung Gehäusedeckel

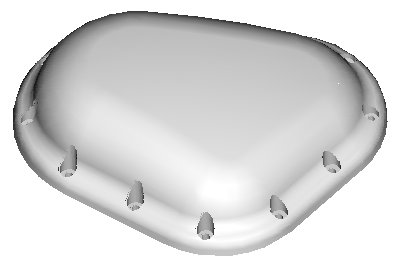

1. Aufgabenstellung
Es
ist ein Gehäusedeckel zu modellieren, dessen Grundform durch drei
tangentiale Kreise bestimmt ist. Die Deckfläche des Deckels soll durch
eine kugelförmige Fläche ersetzt werden. Der Deckelflansch soll
gleichmäßig verteilte Stufenbohrungen zur Verschraubung besitzen.
2. Lösung
-
Erzeugen
Sie ein neues Teil „deckel“
-
Erzeugen
Sie zuerst die steuernde Bezugskurve für die Grundform des Deckels. Beachten Sie, daß
die tangentialen Kreise Konstruktionskreise sind
-
Markieren
Sie die erzeugte Bezugskurve
.Erzeugen Sie dynamisch einen Profilkörper. Bewegen
Sie die Höhe dynamisch bis auf ca. 40 mm, stellen Sie 40 mm ein und
beenden Sie die Erzeugung durch Drücken der mittleren Maustaste.
-
Erzeugen
Sie eine Schräge. Wählen Sie alle senkrechten Flächen als
zu schrägende, die XZ-Ebene als Neutralebene und als Referenzebene.
Geben Sie als Schrägenwinkel –10 ein.
-

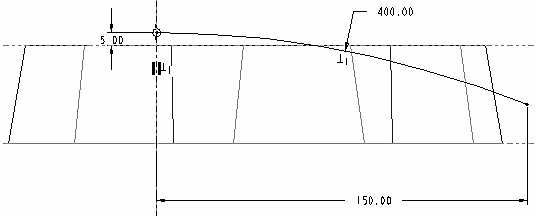

Erzeugen
Sie eine Rotationsfläche, deren Mittelpunkt auf der Achse des 100
mm Hilfskreises liegt entsprechend nachfolgender Skizze.
-
Ersetzen
Sie die Deckfläche des Körpers durch die Rotationsfläche.
Wählen Sie zuerst die Deckfläche des Körpers und anschließend
die Rotationsfläche.
-
Verrunden
Sie die obere Kante mit einem Radius von 30 mm
-

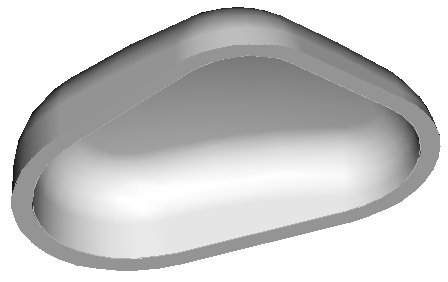

Erzeugen
Sie eine negative Schale durch Auswahl der unteren Fläche und geben
Sie einen Dickenwert –10 ein. Damit liegt der ausgehöhlte Bereich
mit seiner Kante direkt an der zuerst erzeugten steuernden Bezugskurve.
-
Erzeugen
Sie den Flansch mit der Option Ziehen/Sweep. Wählen Sie als Leitkurve
mit der Option Tang Kette/Tang Chain den unteren äußeren Rand
des Körpers. Wählen Sie die untere glatte Fläche als senkrechte
Referenz und als Aufwärtsrichtung die senkrechte Richtung aus der
unteren Deckelfläche. Skizzieren Sie den Flansch nach folgender Skizze.
Der 5 mm Versatz in den Körper hinein dient zum eindeutigem Verschneiden
des Flansches mit dem anderen Volumenkörper
-
Verrunden
Sie die innere Kante der Deckfläche des Flansches mit 15 mm und die
äußere Kante mit 10 mm
-

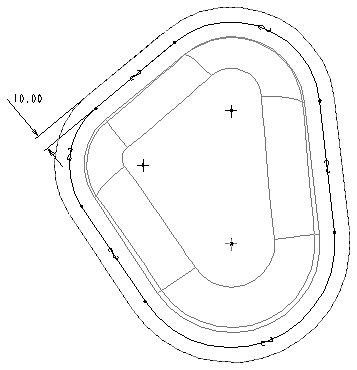

Erzeugen
Sie an der unteren Flanschfläche eine skizzierte Kurve im Versatz
von der äußeren Kante von 10 mm entsprechend nächstes Bild
-
Erzeugen
Sie auf der Bezugskurve einen Bezugspunkt mit der Option Auf Kurve/On Curve
> Längenverhältnis/Length Ratio. Vergeben Sie als Längenverhältnis
einen Wert 0.
-
Erzeugen
Sie eine Achse mit der Option Pkt senkr Fläche/ Pnt Norm Plane.
Wählen Sie die untere Flanschfläche und den Bezugspunkt.
-

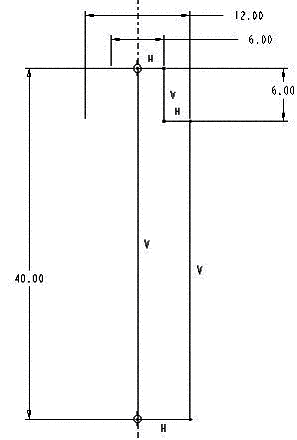

Erzeugen
Sie ein skizzierte Stufenbohrung, welche von der unteren Fläche in
den Flansch hineinlaufen soll (Skizze s. Bild). Wählen Sie die untere
Flanschfläche als Primäre Referenz und den Platzierungstyp koaxial
und als Referenz die eben erzeugte Achse.
-
Mustern
Sie zuerst den Punkt. Markieren Sie ihn im Modellbaum mit der rechten Maustaste
und wählen Sie die Option Muster/Pattern. Wählen Sie als Bemaßung
den Wert 0 und vergeben Sie als Inkrement 1/12. Die Anzahl der Bohrungen
soll 12 sein.
-
Mustern
Sie anschließend die Achse als Referenzmuster und die Bohrung als
Referenzmuster.
