Top-Down-Konstruktion am Beispiel eines Blechgehäuses

1. Baugruppe erzeugen 2. Innenraum als Flächenentwurf im Skeleton 3. Leere Einzelteile einbauen 4. Skeleton als Vererbung in Einzelteile übernehmen
5. Einzelteil bearbeiten 6. Nach Sheetmetal konvertieren  7. Für alle Einzelteile wiederholen 8. Zeichnungen ableiten

Arbeitsschritte für Punkt 8:

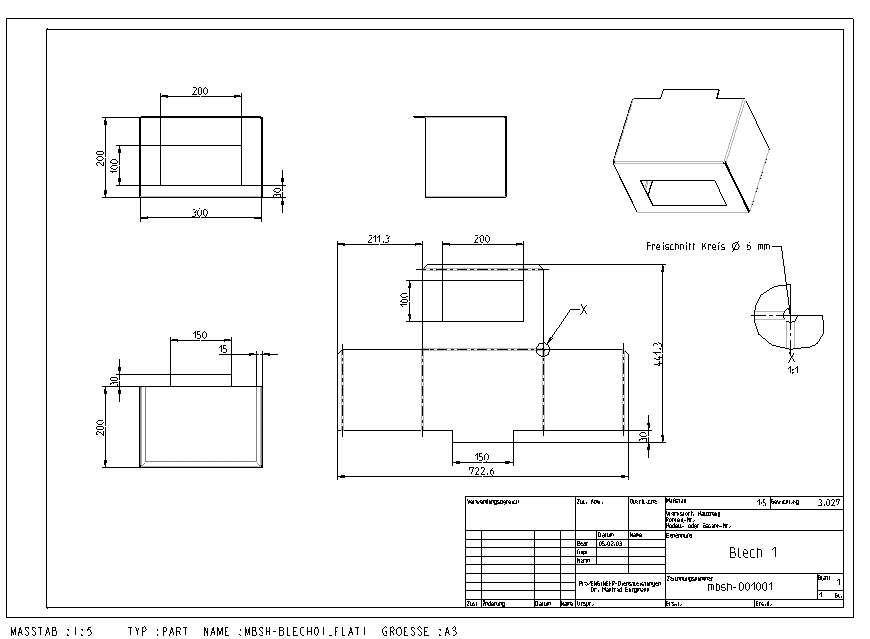

  1. Zeichnung erzeugen
  2. Generisches Teil als Modell hinzufügen
  3. Ansichten, Bemassungen usw. für gebogene Variante darstellen. Vorteil der Vererbung ist, dass alle Masse des Skeleton in der Zeichnung dargestellt werden können, obwohl nur das Teilmodell geladen ist
  4. abgewickelte Variante als Zeichnungsmodell hinzufügen
  5. Ansicht erzeugen ACHTUNG! Beachten, daß jedes Modell eigenen Zeichnungmaßstab besitzen kann, deshalb für beide Modelle gleichen Zeichnungsmaßstab über Ändern > Wert einstellen
  6. Bemassungen usw. an der abgewickelten Ansicht darstellen
  7. Für andere Einzelteile wiederholen
